Платы расширения: [BlockProto_FT] да и просто о прототипировании

Прототипирование (я сомневался есть ли такое слово, ан нет, есть!) с BlockDuino намного доступнее чем со стандартной Arduino. Достаточно купить угловой разъем типа PLD-40R, какую-нибудь прото плату достаточной ширины, обрезать по размеру и запаять.

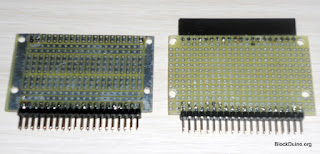

Протоплата для подключения датчиков (не полностью запаянная)

Протоплата с ULN2003 для подключения шагового двигателя
Или, как вариант, взять разъем PLD-80G и запаять с торца протоплаты:
Вариант изготовления протоплат
Кстати именно так я и решил сделать с BlockProto:
BlockProto_MFT, EAGLE PCB
BlockDuino: BlockProto_PFT
Как видно на рисунке, на плате выведено 8 контактных площадок под GND (самый верхний ряд) и столько же под +5V (следующий ряд). Ниже расположена прото площадка размером 8×18. Слева площадка со всеми доступными контактами, куда подключается схема, ну или можно запаять разъем типа "mama".
